مقدمه: چرا انتخاب کابل برق اهمیت دارد؟
وقتی سیستم برق یک ساختمان را طراحی میکنید، نخستین تصمیم مهم شما انتخاب کابل مناسب است. این انتخاب مستقیماً روی ایمنی، عملکرد و طول عمر تجهیزات تأثیر میگذارد. کابل استاندارد از بروز آتشسوزی، برقگرفتگی، فرسودگی زودرس تجهیزات و گرمشدن خطرناک سیمها جلوگیری میکند.
هر زمان که از کابل نامناسب استفاده کنید، سیستم الکتریکی ساختمان دچار افت ولتاژ میشود، تابلو برق تحت فشار قرار میگیرد و کابل در طول زمان آسیب میبیند. اگر این روند ادامه پیدا کند، خطر آتشسوزی و خرابی تجهیزات افزایش پیدا میکند. بنابراین انتخاب آگاهانه کابل برق، امنیت و کارایی ساختمان را تضمین میکند.
انواع کابل برق مورد استفاده در ساختمان
۱. کابل مفتولی
کابل مفتولی از یک هادی تکسیم تشکیل میشود. این کابل انعطاف کمی دارد و مهندسان معمولاً آن را برای سیمکشی ثابت داخل دیوار و لوله برق انتخاب میکنند. سطح مقطع بزرگتر این کابل جریان بیشتری را تحمل میکند و اجرای آن در مسیرهای مستقیم بسیار آسان است.

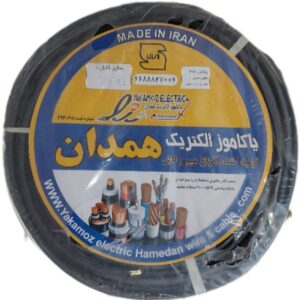

۲. کابل افشان
کابل افشان از چندین رشته نازک مسی تشکیل میشود. این کابل انعطاف زیادی دارد و بهراحتی خم میشود. نصابها از کابل افشان برای اتصالات متحرک یا مسیرهایی که پیچ و خم زیادی دارند استفاده میکنند.
۳. کابل نیمهافشان
این کابل ساختاری بین افشان و مفتولی دارد. رشتهها ضخیمتر هستند و انعطاف متوسطی ایجاد میکنند. کابل نیمهافشان برای فضاهایی مناسب است که علاوه بر جریان مناسب، به انعطاف متوسط هم نیاز دارند.
۴. کابل شبکه
کابل شبکه دادهها را بین تجهیزات منتقل میکند. این کابل از چهار زوج سیم تابیدهشده تشکیل میشود و استانداردهایی مثل Cat6 و Cat7 آن را مشخص میکنند. مهندسان برای ساختمانهای اداری و هوشمند از کابل شبکه برای ارتباط داخلی استفاده میکنند.
۵. کابل تلفن
کابل تلفن از چند زوج سیم نازک تشکیل میشود. این کابل سیگنال صوتی را منتقل میکند و ساختمانهای مسکونی هنوز در بسیاری موارد از آن استفاده میکنند.
۶. کابل کواکسیال
کابل کواکسیال دادههای تصویری و آنتن را منتقل میکند. ساختار چندلایه آن نویز را کاهش میدهد و کیفیت سیگنال را حفظ میکند.
۷. کابل قدرت
کابل قدرت جریان بالا را منتقل میکند و برای موتور، تابلو برق اصلی، پمپها و تجهیزات صنعتی به کار میرود. این کابل ضخامت و مقاومت بیشتری دارد و برای بارهای سنگین مناسب است.
معیارهای مهم برای انتخاب کابل برق
۱. جریان مجاز کابل (Ampacity)
هر کابل مقدار مشخصی جریان را بدون افزایش دما تحمل میکند. طراحان برق این مقدار را از روی سایز هادی، جنس عایق، شرایط نصب و دمای محیط تعیین میکنند. اگر کابلی انتخاب کنید که جریان مورد نیاز را پوشش ندهد، کابل بهسرعت داغ میشود و احتمال آتشسوزی افزایش پیدا میکند.
۲. افت ولتاژ
افت ولتاژ در مسیرهای طولانی یا در بارهای سنگین رخ میدهد. وقتی کابل طول زیادی دارد، مهندسان برای کاهش افت ولتاژ، سطح مقطع بزرگتر انتخاب میکنند. این کار کارایی تجهیزات الکتریکی را بالا میبرد و از سوختن موتور یا اتصالات جلوگیری میکند.
۳. نوع عایق
عایق کابل از هادی در برابر حرارت و رطوبت محافظت میکند. هر نوع عایق ویژگی خاصی دارد:
-
PVC: اقتصادی و مناسب برای ساختمانها
-
XLPE: مقاوم در برابر حرارت و مناسب برای بارهای سنگین
-
EPR: بسیار انعطافپذیر و مناسب برای مسیرهای پیچیده
۴. شرایط محیطی
نصاب باید شرایط نصب را بررسی کند. محیط مرطوب، گرم، شیمیایی یا زیرزمینی به کابل خاص نیاز دارد. برای فضاهای زیر آفتاب، کابل مقاوم در برابر UV بهترین گزینه است.
۵. سایز کابل
سایز کابل ظرفیت جریان را مشخص میکند. طراحان سایز کابل را با توجه به بار مصرفی، طول مسیر و مقدار افت ولتاژ انتخاب میکنند. انتخاب سایز کوچک، کابل را داغ میکند و انتخاب سایز بزرگ هزینه را بالا میبرد.
۶. جنس هادی
هادی مسی رسانایی بیشتری ارائه میدهد. هادی آلومینیوم وزن کمتری دارد و قیمت مناسبی ایجاد میکند. برای ساختمان مسکونی، معمولاً کابل مسی بهترین عملکرد را نشان میدهد.
محاسبه جریان و سایز کابل
مهندسان برق برای تعیین سایز کابل مراحل زیر را انجام میدهند:
-
مقدار دقیق جریان بار را محاسبه میکنند.
-
عوامل تصحیح دما و شرایط نصب را بررسی میکنند.
-
جریان اصلاحشده را به دست میآورند.
-
سایز مناسب کابل را از جدول استاندارد انتخاب میکنند.
-
افت ولتاژ را محاسبه میکنند و در صورت نیاز سایز را افزایش میدهند.
این روند انتخاب کابل را دقیق و ایمن میکند.
نکات مهم ایمنی در سیمکشی
-
همیشه کابل استاندارد و اصل استفاده کنید.
-
سایز مناسب را جایگزین حدسیات کنید.
-
تمام اتصالات را داخل جعبه تقسیم انجام دهید.
-
مسیر سیمکشی را از لوله برق عبور دهید.
-
سیم ارت را حتماً به سیستم ارتینگ وصل کنید.
-
سیستم را پس از اجرا تست کامل کنید.
-
نصاب غیرمتخصص را وارد کار نکنید.
-
از کلید محافظ جان (RCD) برای افزایش ایمنی استفاده کنید.
نتیجهگیری
وقتی کابل مناسب انتخاب میکنید، شبکه برق ساختمان عملکرد پایدار و ایمنی ارائه میدهد. انتخاب درست کابل، هزینههای تعمیرات و خطرات احتمالی را کاهش میدهد. اگر به محاسبه دقیق جریان و افت ولتاژ نیاز دارید، کمک یک مهندس برق بهترین نتیجه را تضمین میکند.
