ساختار کابل برق رشته‌ای
کابل برق رشته‌ای از چندین جزء اصلی تشکیل شده است که هر کدام وظایف خاصی را بر عهده دارند. این اجزا عبارتند از:
1. هادی (Conductor)

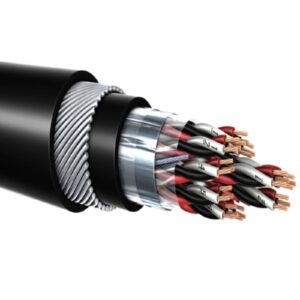

هادی، قلب کابل برق است و وظیفه انتقال جریان الکتریکی را بر عهده دارد. در کابل‌های برق رشته‌ای، هادی معمولاً از جنس مس یا آلومینیوم ساخته می‌شود. تفاوت اصلی با کابل‌های مفتولی در این است که هادی در کابل‌های رشته‌ای از تعداد زیادی سیم نازک به هم تابیده تشکیل شده است. این ساختار باعث افزایش انعطاف‌پذیری کابل می‌شود. جنس هادی، سطح مقطع آن و تعداد رشته‌ها، پارامترهای مهمی هستند که در انتخاب کابل مناسب باید در نظر گرفته شوند.
انواع هادی:
- مس: مس به دلیل رسانایی الکتریکی بالا، مقاومت پایین و قابلیت لحیم‌کاری آسان، یکی از پرکاربردترین مواد برای ساخت هادی کابل‌های برق است.
- آلومینیوم: آلومینیوم نسبت به مس سبک‌تر و ارزان‌تر است، اما رسانایی الکتریکی آن کمی پایین‌تر است. از آلومینیوم بیشتر در کابل‌های انتقال برق فشار قوی و کابل‌هایی که نیاز به وزن کم دارند، استفاده می‌شود.
مزایای هادی رشته‌ای:
- انعطاف‌پذیری بالا: ساختار رشته‌ای هادی باعث می‌شود کابل به راحتی خم و پیچیده شود، بدون اینکه آسیب ببیند.
- مقاومت در برابر خمش و پیچش: رشته‌های نازک هادی به راحتی می‌توانند تغییر شکل دهند و در برابر نیروهای خمشی و پیچشی مقاومت کنند.
- کاهش اثر پوستی (Skin Effect): در فرکانس‌های بالا، جریان الکتریکی بیشتر در سطح هادی جریان می‌یابد. ساختار رشته‌ای هادی باعث افزایش سطح مؤثر هادی و کاهش اثر پوستی می‌شود.
2. عایق (Insulation)
عایق، لایه‌ای از مواد غیر رسانا است که دور هادی را می‌پوشاند و از نشت جریان الکتریکی به بیرون و ایجاد اتصال کوتاه جلوگیری می‌کند. مواد عایق معمولاً از جنس PVC (پلی وینیل کلراید)، XLPE (پلی اتیلن کراسلینک)، لاستیک و یا سایر مواد پلیمری با خواص عایقی مناسب ساخته می‌شوند. ضخامت و نوع عایق، بسته به ولتاژ نامی کابل و شرایط محیطی تعیین می‌شود.
انواع عایق:
- PVC (پلی وینیل کلراید): PVC یک ماده عایق ارزان و پرکاربرد است که در کابل‌های برق با ولتاژ پایین و متوسط استفاده می‌شود.
- XLPE (پلی اتیلن کراسلینک): XLPE یک ماده عایق با خواص الکتریکی و حرارتی بهتر نسبت به PVC است و در کابل‌های برق با ولتاژ بالا و متوسط استفاده می‌شود.
- لاستیک: لاستیک یک ماده عایق انعطاف‌پذیر و مقاوم در برابر حرارت است که در کابل‌های خاص با کاربردهای ویژه استفاده می‌شود.

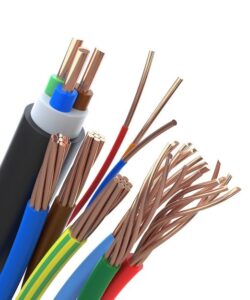

عایق پلاستیکی دور هادی مسی در کابل برق رشته ای
وظایف عایق:
- جلوگیری از نشت جریان الکتریکی: عایق باید بتواند جریان الکتریکی را در داخل هادی نگه دارد و از نشت آن به بیرون جلوگیری کند.
- حفاظت از هادی در برابر عوامل محیطی: عایق باید از هادی در برابر رطوبت، گرد و غبار، مواد شیمیایی و سایر عوامل محیطی محافظت کند.
- ایجاد فاصله بین هادی‌ها: در کابل‌های چند رشته، عایق بین هادی‌ها فاصله ایجاد می‌کند و از ایجاد اتصال کوتاه بین آن‌ها جلوگیری می‌کند.
3. پرکننده (Filler)
پرکننده، فضای خالی بین هادی‌ها و عایق‌ها را پر می‌کند و شکل گردی به کابل می‌دهد. این امر باعث افزایش استحکام مکانیکی کابل و جلوگیری از تغییر شکل آن در اثر فشار و خمش می‌شود. مواد پرکننده معمولاً از جنس PVC، الیاف یا سایر مواد نرم و انعطاف‌پذیر ساخته می‌شوند.
وظایف پرکننده:
- پر کردن فضای خالی بین هادی‌ها و عایق‌ها: پرکننده فضای خالی را پر می‌کند و از تجمع رطوبت و گرد و غبار در داخل کابل جلوگیری می‌کند.
- حفظ شکل گردی کابل: پرکننده به کابل شکل گردی می‌دهد و از تغییر شکل آن در اثر فشار و خمش جلوگیری می‌کند.
- افزایش استحکام مکانیکی کابل: پرکننده به استحکام مکانیکی کابل کمک می‌کند و از آسیب دیدن هادی‌ها و عایق‌ها در اثر ضربه و کشش جلوگیری می‌کند.
4. شیلد (Shield)

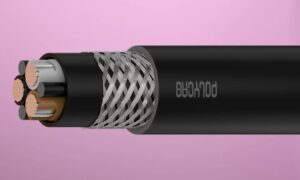

شیلد، لایه‌ای از مواد رسانا است که دور عایق را می‌پوشاند و از کابل در برابر تداخلات الکترومغناطیسی (EMI) و فرکانس رادیویی (RFI) محافظت می‌کند. شیلد معمولاً از جنس فویل آلومینیومی، سیم مسی بافته شده یا ترکیبی از این دو ساخته می‌شود. وجود شیلد در کابل‌های برق، به ویژه در کابل‌های مورد استفاده در تجهیزات حساس، ضروری است.
وظایف شیلد:
- محافظت از کابل در برابر تداخلات الکترومغناطیسی (EMI): شیلد از ورود تداخلات الکترومغناطیسی به داخل کابل و ایجاد اختلال در عملکرد تجهیزات جلوگیری می‌کند.
- محافظت از کابل در برابر فرکانس رادیویی (RFI): شیلد از ورود فرکانس‌های رادیویی به داخل کابل و ایجاد اختلال در عملکرد تجهیزات جلوگیری می‌کند.
- کاهش نویز الکتریکی: شیلد می‌تواند نویز الکتریکی موجود در کابل را کاهش دهد و کیفیت سیگنال را بهبود بخشد.
5. روکش (Sheath)
روکش، بیرونی‌ترین لایه کابل است و وظیفه حفاظت از اجزای داخلی کابل در برابر عوامل محیطی مانند رطوبت، گرد و غبار، مواد شیمیایی، اشعه UV و آسیب‌های مکانیکی را بر عهده دارد. روکش معمولاً از جنس PVC، پلی اتیلن، پلی اورتان یا سایر مواد مقاوم در برابر شرایط محیطی ساخته می‌شود. رنگ روکش نیز برای شناسایی نوع کابل و کاربرد آن استفاده می‌شود.
وظایف روکش:
- حفاظت از اجزای داخلی کابل در برابر عوامل محیطی: روکش از هادی، عایق، پرکننده و شیلد در برابر رطوبت، گرد و غبار، مواد شیمیایی، اشعه UV و سایر عوامل محیطی محافظت می‌کند.
- حفاظت از کابل در برابر آسیب‌های مکانیکی: روکش از کابل در برابر ضربه، کشش، سایش و سایر آسیب‌های مکانیکی محافظت می‌کند.
- ایجاد عایق الکتریکی: روکش به عنوان یک عایق الکتریکی اضافی عمل می‌کند و از نشت جریان الکتریکی به بیرون جلوگیری می‌کند.
مزایا و معایب کابل برق رشته‌ای
کابل برق رشته‌ای، مانند هر نوع کابل دیگری، دارای مزایا و معایب خاص خود است. درک این مزایا و معایب، به انتخاب صحیح کابل برای کاربردهای مختلف کمک می‌کند.
مزایا
- انعطاف‌پذیری بالا: مهم‌ترین مزیت کابل برق رشته‌ای، انعطاف‌پذیری بالای آن است. این ویژگی باعث می‌شود کابل به راحتی خم و پیچیده شود و در فضاهای محدود و پیچیده قابل استفاده باشد.
- مقاومت در برابر خمش و پیچش: ساختار رشته‌ای هادی باعث می‌شود کابل در برابر خمش و پیچش مقاومت کند و دچار شکستگی و آسیب نشود.
- نصب آسان: انعطاف‌پذیری کابل برق رشته‌ای باعث می‌شود نصب آن آسان‌تر و سریع‌تر باشد.
- کاهش اثر پوستی: ساختار رشته‌ای هادی باعث افزایش سطح مؤثر هادی و کاهش اثر پوستی در فرکانس‌های بالا می‌شود.
معایب
- قیمت بالاتر نسبت به کابل مفتولی: به دلیل پیچیدگی بیشتر در تولید، قیمت کابل برق رشته‌ای معمولاً بالاتر از کابل مفتولی است.
- احتمال آسیب دیدن رشته‌ها: در صورت عدم رعایت نکات ایمنی در حین نصب و استفاده، احتمال آسیب دیدن رشته‌های هادی وجود دارد.
- مقاومت الکتریکی بیشتر نسبت به کابل مفتولی با سطح مقطع یکسان: به دلیل وجود فضای خالی بین رشته‌ها، مقاومت الکتریکی کابل رشته‌ای کمی بیشتر از کابل مفتولی با سطح مقطع یکسان است.
کاربردهای کابل برق رشته‌ای
کابل برق رشته‌ای به دلیل انعطاف‌پذیری بالا و مقاومت در برابر خمش و پیچش، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای این نوع کابل عبارتند از:
- سیم‌کشی داخلی ساختمان‌ها: کابل برق رشته‌ای برای سیم‌کشی داخلی ساختمان‌ها، به ویژه در مکان‌هایی که نیاز به انعطاف‌پذیری بالا است، بسیار مناسب است.
- اتصال تجهیزات الکتریکی: کابل برق رشته‌ای برای اتصال انواع تجهیزات الکتریکی مانند لوازم خانگی، ابزارآلات برقی و تجهیزات صنعتی استفاده می‌شود.
- تابلوهای برق: کابل برق رشته‌ای برای سیم‌کشی داخلی تابلوهای برق و اتصال قطعات مختلف به یکدیگر استفاده می‌شود.
- صنایع خودروسازی: کابل برق رشته‌ای در صنایع خودروسازی برای سیم‌کشی سیستم‌های الکتریکی خودرو استفاده می‌شود.
- رباتیک: کابل برق رشته‌ای در رباتیک برای اتصال قطعات مختلف ربات و انتقال جریان الکتریکی استفاده می‌شود.
نکات مهم در انتخاب و نگهداری کابل برق رشته‌ای
انتخاب صحیح کابل برق رشته‌ای و نگهداری مناسب آن، نقش مهمی در عملکرد ایمن و پایدار سیستم‌های الکتریکی دارد. در هنگام انتخاب و نگهداری کابل برق رشته‌ای، به نکات زیر توجه کنید:
- انتخاب سطح مقطع مناسب: سطح مقطع کابل باید با جریان الکتریکی مورد نیاز مطابقت داشته باشد. استفاده از کابل با سطح مقطع نامناسب می‌تواند باعث گرم شدن بیش از حد کابل و ایجاد خطر آتش‌سوزی شود.
- انتخاب نوع عایق مناسب: نوع عایق کابل باید با ولتاژ نامی کابل و شرایط محیطی مطابقت داشته باشد. استفاده از عایق نامناسب می‌تواند باعث نشت جریان الکتریکی و ایجاد خطر برق‌گرفتگی شود.
- توجه به شرایط محیطی: در هنگام انتخاب کابل، شرایط محیطی مانند دما، رطوبت، وجود مواد شیمیایی و اشعه UV را در نظر بگیرید.
- نصب اصولی: کابل برق باید به صورت اصولی نصب شود و از خم شدن بیش از حد و وارد شدن فشار به کابل جلوگیری شود.
- بازرسی دوره‌ای: کابل برق باید به صورت دوره‌ای بازرسی شود و در صورت مشاهده هرگونه آسیب، بلافاصله تعویض شود.
- جلوگیری از تماس با مواد شیمیایی: از تماس کابل برق با مواد شیمیایی خورنده و حلال‌ها جلوگیری کنید.
- استفاده از بست و ساپورت مناسب: برای نگهداری کابل در مسیر، از بست و ساپورت مناسب استفاده کنید تا از کشیده شدن و آویزان شدن کابل جلوگیری شود.
نتیجه‌گیری
کابل برق رشته‌ای به دلیل انعطاف‌پذیری بالا، مقاومت مناسب در برابر خمش و پیچش و نصب آسان، یکی از پرکاربردترین انواع کابل‌های برق است. درک ساختار کابل برق رشته‌ای، شناخت اجزای تشکیل دهنده آن و آگاهی از نحوه عملکرد هر جزء، برای انتخاب صحیح کابل، نصب اصولی و نگهداری مناسب آن ضروری است. با رعایت نکات ذکر شده در این مقاله، می‌توانید از کابل برق رشته‌ای به طور ایمن و پایدار در کاربردهای مختلف استفاده کنید.
